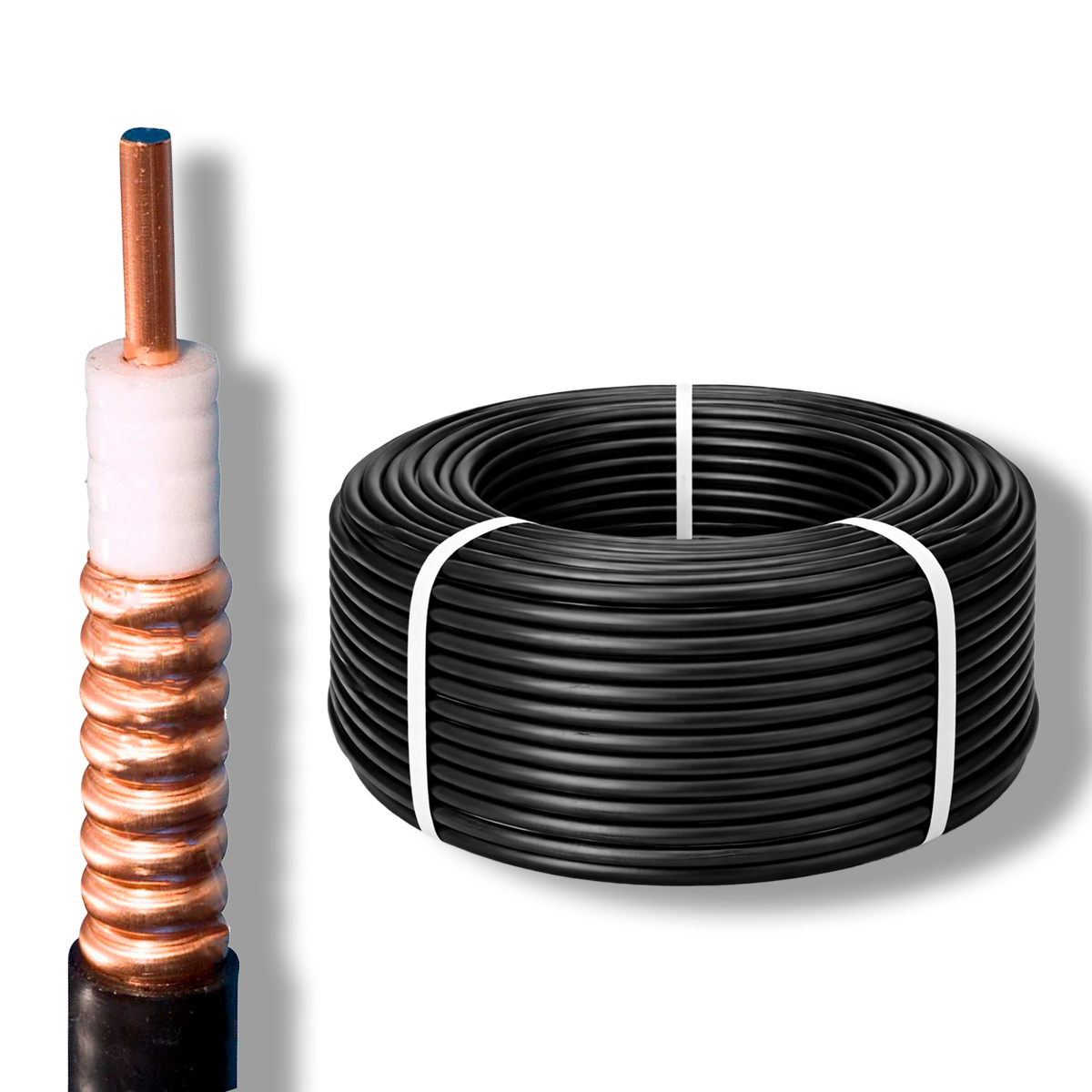

1/2 Коаксіальний кабель бухта 200 метрів
29 160,00 ₴
Опис
Кабель 1/2″ Corrugated Coaxial Cable (HCAAY(Z)-50-12) — це професійний високопотужний фідерний коаксіальний кабель з гофрованим мідним зовнішнім провідником, призначений для побудови надійних радіочастотних трактів у телекомунікаційній інфраструктурі.
Він розроблений для систем, де вирішальними є мінімальне затухання, надвисоке екранування, стабільна робота на високих потужностях та довготривала експлуатація у складних умовах. Саме тому такі кабелі масово використовуються на базових станціях мобільного зв’язку та інфраструктурних об’єктах.
Сфери застосування 1/2″ Corrugated Coaxial Cable
- Базові станції мобільного зв’язку (GSM / LTE / 5G)
- Антенні фідерні лінії операторського рівня
- Радіорелейні та широкосмугові системи
- Телекомунікаційні щогли та вежі зв’язку
- Високопотужні передавальні комплекси
- Зовнішні інсталяції з підвищеними вимогами до надійності
Кабель оптимально підходить для довгих ліній передачі, де кожен децибел втрат безпосередньо впливає на ефективність системи.
Основні переваги 1/2″ Corrugated Coaxial Cable
Надвисоке екранування
Гофрований зовнішній провідник з суцільної міді забезпечує ефективність екранування понад 120 дБ, практично повністю усуваючи зовнішні електромагнітні завади та взаємні наведення.
Робота з високою потужністю
Кабель витримує пікову потужність до 40 кВт та RF-напряження 1.6 кВ, що робить його придатним для базових станцій і потужних передавачів.
Низьке затухання
Завдяки великому діаметру центрального провідника та спіненому фізичному поліетилену, кабель демонструє дуже низькі втрати навіть на високих частотах.
Широкий частотний діапазон
Гранична частота до 8.8 ГГц дозволяє використовувати кабель у сучасних широкосмугових системах, включно з 5G.
Стійкість до зовнішніх умов
Зовнішня оболонка з PE або LSZH (Low Smoke Halogen Free) забезпечує довготривалу експлуатацію при екстремальних температурах та підвищених вимогах пожежної безпеки.
Конструкція кабелю 1/2″ Corrugated Coaxial Cable
|
Елемент кабелю |
Опис |
Матеріал / Параметри |
|
1. Центральний провідник |
Передача RF-сигналу |
Алюміній з мідним покриттям (CCA), Ø 4.8 мм |
|
2. Діелектрик |
Низькі втрати, стабільний імпеданс |
Фізично спінений поліетилен (Foam PE), Ø 12.2 мм |
|
3. Зовнішній провідник |
Основне екранування |
Гофрована мідна трубка, Ø 13.8 мм |
|
4. Зовнішня оболонка |
Захист і кліматична стійкість |
PE / LSZH FR, Ø 15.8 мм |
|
Тип конструкції |
Фідерний кабель |
Corrugated |
|
Номінальний розмір |
Клас кабелю |
1/2″ |
Технічні характеристики
|
Параметр |
Значення |
|
Тип кабелю |
1/2″ Corrugated Coaxial |
|
Модель |
HCAAY(Z)-50-12 |
|
Хвильовий опір |
50 Ω |
|
Ємність |
76 пФ/м |
|
Швидкість поширення сигналу |
88% |
|
Пікова потужність |
40 кВт |
|
RF пікова напруга |
1.6 кВ |
|
Ізоляційна напруга |
6 кВrms |
|
Spark Test оболонки |
8.0 кВrms |
|
Гранична частота |
8.8 ГГц |
|
Опір ізоляції |
> 5000 МОм·км |
|
Ефективність екранування |
> 120 дБ |
|
Мінімальний радіус вигину (одноразовий) |
50 мм |
|
Мінімальний радіус вигину (багаторазовий) |
125 мм |
|
Сила на розтяг |
110 кг |
|
Температура зберігання |
−55…+85 °C |
|
Температура монтажу |
−20…+60 °C |
|
Температура експлуатації |
−55…+85 °C |
VSWR / Return Loss (типові значення)
|
Частотний діапазон |
VSWR |
|
0 – 6000 МГц |
≤ 1.20 |
|
698 – 960 МГц |
≤ 1.10 |
|
1710 – 2170 МГц |
≤ 1.13 |
|
2300 – 2400 МГц |
≤ 1.15 |
|
2496 – 2690 МГц |
≤ 1.15 |
|
3300 – 5000 МГц |
≤ 1.18 |
|
5000 – 6000 МГц |
≤ 1.20 |
Таблиця затухання (20°C)
|
Частота (МГц) |
Затухання (dB/100 м) |
Середня потужність (кВт) |
|
100 |
2.15 |
3.94 |
|
200 |
3.08 |
2.75 |
|
450 |
4.70 |
1.80 |
|
800 |
6.35 |
1.33 |
|
900 |
6.75 |
1.25 |
|
1000 |
7.20 |
1.18 |
|
1500 |
9.05 |
0.95 |
|
1800 |
9.90 |
0.86 |
|
2000 |
10.50 |
0.81 |
|
2200 |
11.10 |
0.77 |
|
2400 |
11.60 |
0.75 |
|
2500 |
11.95 |
0.73 |
|
3000 |
13.20 |
0.65 |
|
4000 |
15.90 |
0.53 |
|
5000 |
18.20 |
0.47 |
|
6000 |
21.00 |
0.41 |
Висновок
1/2″ Corrugated Coaxial Cable (HCAAY(Z)-50-12) — це інфраструктурний кабель операторського класу, створений для задач, де потрібні мінімальні втрати, надвисоке екранування та безвідмовна робота при високих потужностях. Він є оптимальним вибором для базових станцій, мобільних мереж та професійних телекомунікаційних інсталяцій.
Можливе виготовлення кабельних збірок будь-якої довжини з роз’ємами 7/16 DIN, N-Type та іншими фідерними конекторами за технічним завданням.
