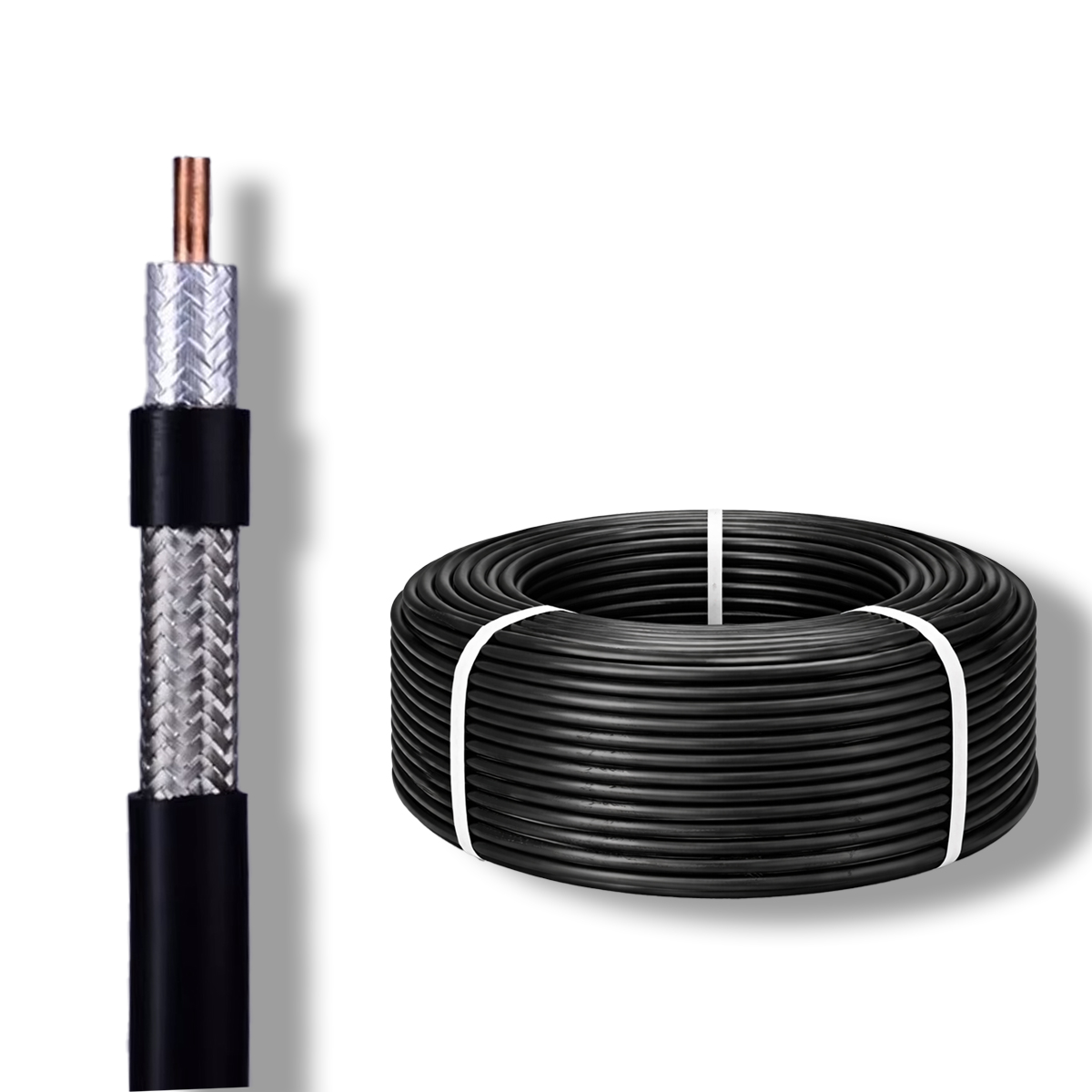

5D-FB Коаксіальний кабель бухта 200 метрів

Name: 5D-FB Коаксіальний кабель бухта 200 метрів
SKU: 1446
Availability: InStock

12 180,00 ₴

Опис

Кабель 5D-FB — це коаксіальний кабель з хвильовим опором 50 Ом, призначений для антенних та радіочастотних систем невеликої та середньої довжини. Він є більш компактним варіантом у серії FB-кабелів (порівняно з 7D-FB та 8D-FB) і використовується там, де важливі менші габарити, прийнятні втрати та достатня механічна міцність.

Версія CCA+TC (Copper Clad Aluminum + Tinned Copper) дозволяє зменшити вагу кабелю, зберігаючи стабільні електричні параметри й підвищену корозійну стійкість екрана.

Сфери застосування 5D-FB

Антенні тракти радіостанцій
Системи мобільного зв’язку GSM / LTE
Wi-Fi та бездротові телекомунікаційні системи
Радіоаматорські установки
Антенні з’єднання короткої та середньої довжини
Кабельні збірки з роз’ємами N-Type, UHF (PL-259)

5D-FB добре підходить для стаціонарних інсталяцій, де потрібен компроміс між діаметром кабелю та рівнем затухання.

Основні переваги 5D-FB

Компактний діаметр

Зовнішній діаметр 7.50 мм дозволяє використовувати кабель у місцях з обмеженим простором, де 7D-FB або 8D-FB надто масивні.

Комбіноване екранування

Поєднання привареної алюмінієвої фольги та лудженої мідної оплетки забезпечує рівень екранування близько 80 дБ, достатній для більшості телекомунікаційних завдань.

Стабільна робота у популярних діапазонах

Кабель розрахований на роботу в діапазоні 5–3000 МГц, що покриває GSM, LTE та більшість бездротових застосувань.

Механічна надійність

Оболонка з PVC або PE захищає кабель від механічних пошкоджень і впливів навколишнього середовища.

Конструкція кабелю 5D-FB

Елемент кабелю	Опис	Матеріал / Параметри
1. Центральний провідник	Основний струмопровідний елемент	Алюміній з мідним покриттям (CCA), Ø 1.80 мм
2. Діелектрик	Забезпечення стабільного імпедансу	Спінений поліетилен (Foamed PE), Ø 5.00 мм
3. Перший екран	Суцільний бар’єр від перешкод	Приварена алюмінієва фольга, Ø 5.20 мм
4. Другий екран	Додаткове екранування	Луджена мідна оплетка, Ø 5.70 мм
5. Зовнішня оболонка	Захист від механічних та кліматичних впливів	PVC або PE, Ø 7.50 мм
Загальна кількість екранів	Рівень екранування	Фольга + мідна оплетка
Зовнішній діаметр	Загальний розмір кабелю	Ø 7.50 мм

Технічні характеристики 5D-FB

Параметр	Значення
Тип кабелю	5D-FB, коаксіальний
Хвильовий опір	50 Ω
Ємність	82 пФ/м
Швидкість поширення сигналу	50%
DC опір центрального провідника	81 Ω/км
DC опір екрана	11.4 Ω/км
Ефективність екранування	≥ 80 дБ
Робочий частотний діапазон	5–3000 МГц
Мінімальний радіус вигину	50 мм
Температура зберігання	–25°C … +70°C
Температура монтажу	–20°C … +60°C
Температура експлуатації	–25°C … +70°C
Матеріал оболонки	PVC або PE
Сумісні конектори	N-Type, UHF (PL-259), інші 50-омні RF-роз’єми

Коефіцієнт стоячої хвилі (VSWR)

Діапазон частот	VSWR / Return Loss
5–3000 МГц	≤ 1.20 (≥ 20 дБ)
800–1000 МГц	≤ 1.10 (≥ 26 дБ)
1700–2000 МГц	≤ 1.15 (≥ 23 дБ)
2000–3000 МГц	≤ 1.20 (≥ 20 дБ)

Таблиця затухання 5D-FB (20°C)

Частота (МГц)	Затухання (dB/100 м)
100	6.30
350	12.10
800	18.90
1200	23.70
1500	26.80
1800	29.70
1900	30.60
2000	31.50
2500	35.80
3000	39.90

Висновок

Кабель 5D-FB (CCA+TC) — це компактне та економічне рішення для антенних і радіочастотних ліній короткої та середньої довжини. Його конструкція забезпечує достатній рівень екранування, стабільні параметри у робочому діапазоні та хорошу механічну надійність, що робить 5D-FB популярним вибором для телекомунікаційних і радіоаматорських систем.

Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів відповідно до технічного завдання.
