Антена дипольна AD-4504
17 153,00 ₴
Дипольна стаціонарна антена AD-4504 для UHF-діапазону 400–470 МГц. Має 4 дипольні елементи, всеспрямовану діаграму 360°, підсилення 6–9 dBd, потужність до 200 Вт, хвильовий опір 50 Ом та роз’єм N-female. Підходить для базових станцій, ретрансляторів і професійного стаціонарного радіозв’язку.
Опис
Антена дипольна AD-4504

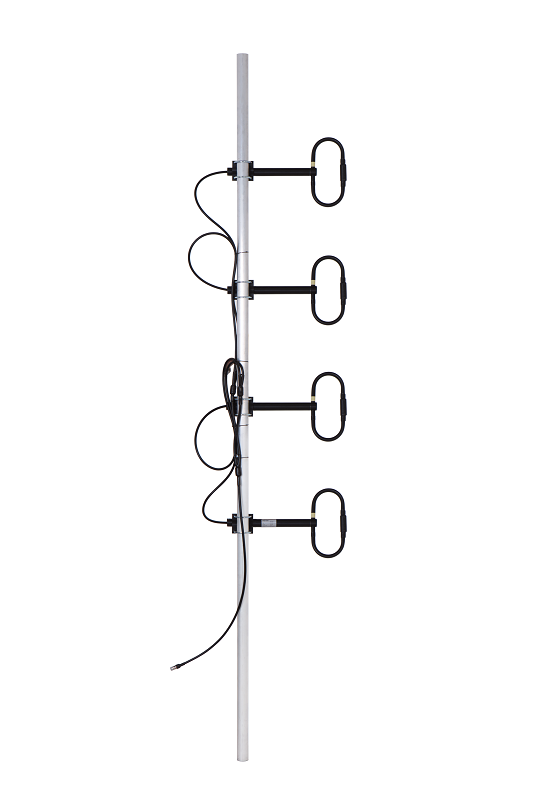

Антена AD-4504 — це стаціонарна дипольна антена для роботи в UHF-діапазоні 400–470 МГц. Модель має 4 дипольні елементи типу «петльовий вібратор» і призначена для професійних систем радіозв’язку, базових станцій, ретрансляторів та об’єктів, де потрібне стабільне кругове покриття.
Завдяки всеспрямованій діаграмі антена забезпечує поширення сигналу навколо місця встановлення. Конструкція з чотирьох диполів, з’єднаних узгоджуючими коаксіальними суматорами, дозволяє формувати діаграму спрямованості шляхом зміни розташування дипольних елементів відносно металевої щогли.
Елементи антени виготовлені з алюмінієвого сплаву та мають полімерне захисне покриття. Усі конструктивні елементи короткозамкнуті по постійному струму, що покращує захист від статичної електрики та атмосферних впливів. Щогла або трубостійка до комплекту не входить.
Основні характеристики:
Діапазон частот: 400–470 МГц
Тип антени: дипольна
Діаграма спрямованості: всеспрямована
Кількість елементів: 4
Смуга при КСХ < 1,5: 70 МГц
Підсилення: 6 dBd для 1/4 λ диполя / 9 dBd для 3/8 λ диполя
Потужність: до 200 Вт
Хвильовий опір: 50 Ом
Роз’єм: N-female
Ширина діаграми в H-площині: 360°
Ширина діаграми в E-площині: 15°
Габарити: 1870 × 550 мм
Вага: приблизно 7,2 кг
Максимальний діаметр щогли: 60 мм
Матеріал: алюмінієвий сплав із полімерним захисним покриттям
AD-4504 добре підходить для побудови стаціонарного UHF-зв’язку, коли потрібне широке покриття, надійна робота та можливість використання з базовими станціями або ретрансляторами.
