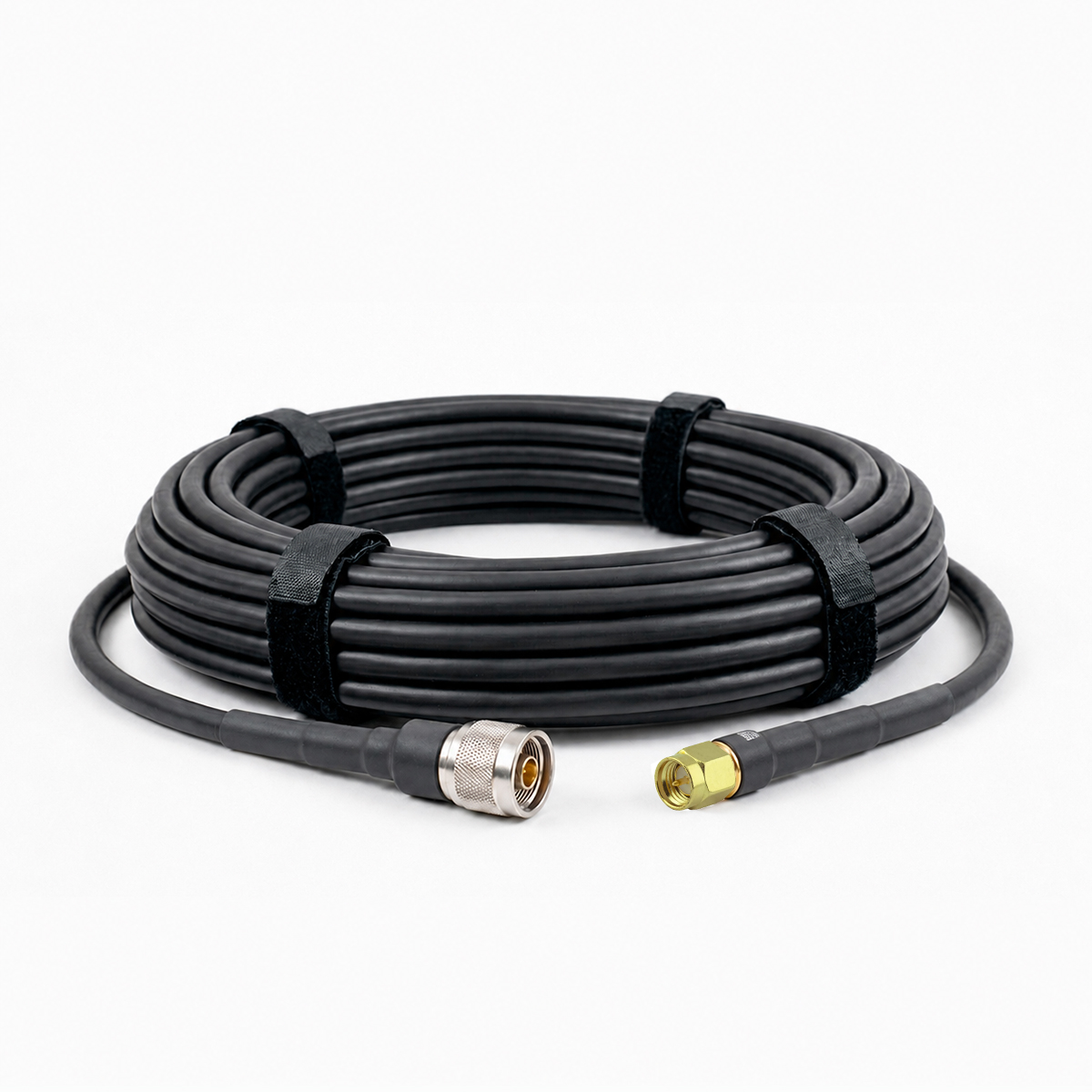

Готова кабельна збірка з 8D-FB, 25 м, N male / SMA male
Оригінальна ціна: 2 585,00 ₴.2 345,00 ₴Поточна ціна: 2 345,00 ₴.
- Тип кабелю: 8D-FB (коаксіальний кабель з низькими втратами, діаметр ~8 мм, з високою екрануючою здатністю)
- Довжина: 25 метрів
- Роз’єми: N male / SMA male
- Призначення: для підключення радіостанцій, антенних систем, вимірювального обладнання
- Особливості:
- Низькі втрати на високих частотах
- Подвійне екранування для захисту від перешкод
- Гнучкість та стійкість до зовнішніх впливів
Надійні заводські обтиски роз’ємів
Опис
Ця збірка готова до використання без додаткових робіт – достатньо лише підключити її до обладнання.
Сфери застосування:
Такі кабельні зборки використовуються для фазостабільних вимірювань, радіолокації, системах телеметрії, базових станціях стільникового зв’язку, у військової та спеціальної технікі зв’язку і високоточних антенних комплексах, де неприпустимо найменше згасання сигналу або спотворення його фази.
Рекомендований для використання з антенами Avenger та обладнанням ACASOM ROC, що робить його зручним рішенням для підключення цих антен до радіомодулів або підсилювачів сигналу, де необхідні висока потужність, низькі втрати та надійний захист від електромагнітних завад
Машинне паяння роз’ємів на кабель 8D-FB має кілька суттєвих переваг у порівнянні з ручним монтажем:
Основні переваги машинного паяння:
- Висока повторюваність Машини забезпечують однакову якість кожного з’єднання, що важливо для серійного виробництва та стабільних характеристик кабельної збірки.
- Надійність контакту Автоматичне паяння гарантує правильну температуру та час нагріву, що зменшує ризик холодних пайок або перегріву ізоляції.
- Зниження втрат сигналу Якісне паяння мінімізує перехідний опір у місці з’єднання, що особливо важливо для високочастотних трактів.
- Швидкість виробництва Автоматизація значно скорочує час виготовлення кабельних збірок, що критично для великих партій.
- Менше людських помилок Машини виключають фактор «недосвідченого монтажника», забезпечуючи стабільну якість незалежно від оператора.
- Краще екранування Завдяки точному контролю процесу екрануюча оплітка та центральний провідник приєднуються оптимально, що зменшує проникнення перешкод.
Ось узагальнена таблиця затухання кабелю 8D-FB на довжинах 20, 25 та 30 метрів для частот до 6 ГГц. Дані базуються на типовій специфікації виробника (затухання в дБ/100 м), пропорційно перераховані для потрібних довжин
Таблиця затухання кабелю 8D-FB на 20,25 та 30 метрах
| Частота | Втрати на 20 м | Втрати на 25 м | Втрати на 30 м |
| 150 МГц | ~0,98 дБ | ~1,23 дБ | ~1,47 дБ |
| 450 МГц | ~1,84 дБ | ~2,30 дБ | ~2,76 дБ |
| 800 МГц | ~2,54 дБ | ~3,18 дБ | ~3,81 дБ |
| 900 МГц | ~2,72 дБ | ~3,40 дБ | ~4,08 дБ |
| 1200 МГц | ~3,22 дБ | ~4,03 дБ | ~4,83 дБ |
| 1800 МГц | ~4,20 дБ | ~5,25 дБ | ~6,30 дБ |
| 1900 МГц | ~4,34 дБ | ~5,43 дБ | ~6,51 дБ |
| 2450 МГц | ~5,02 дБ | ~6,27 дБ | ~7,53 дБ |
| 3000 МГц | ~5,72 дБ | ~7,15 дБ | ~8,58 дБ |
| 6000 МГц | ~8,00 дБ | ~10,00 дБ | ~12,00 дБ |
Практичні рекомендації:
Для кабелю 8D–FB, який використовується у VHF/UHF та мікрохвильових діапазонах, якість монтажу роз’ємів критично впливає на загальне затухання та КСВ.
Машинне паяння дозволяє отримати стабільні параметри навіть на довгих трасах (20–30 м і більше).
