КХ антена HF-MB01
6 035,00 ₴

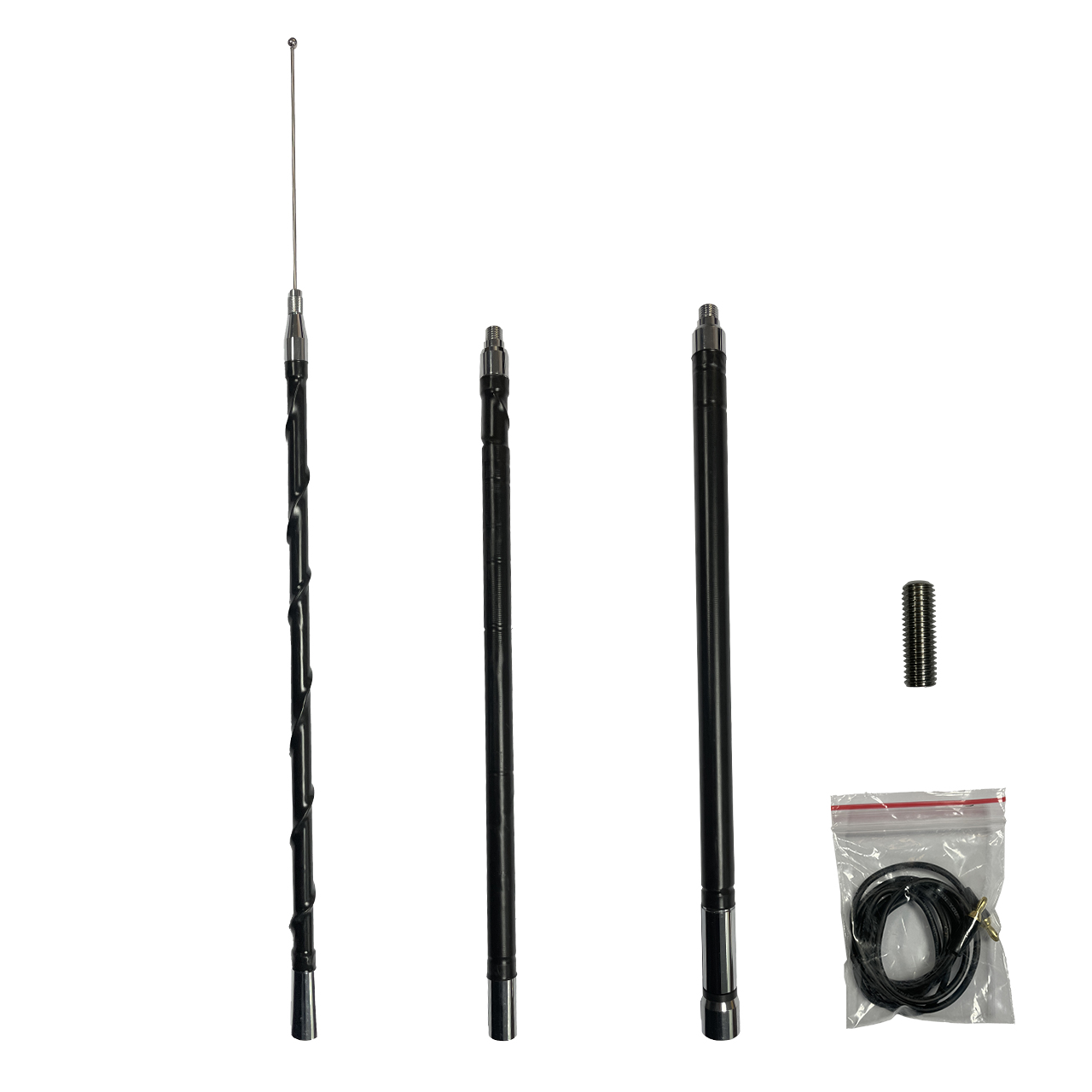

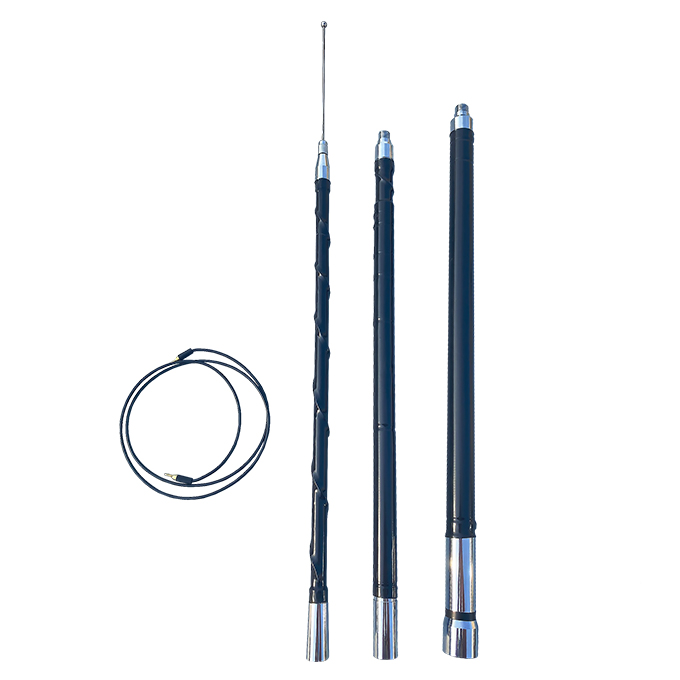

Трех секціна широкосмугова КХ антена HF-MB01 для автомобільного або стаціонарного використання
Діапазон робочих частот: 3.7-30 МГц
Діаграма кругова
Поляризація вертикальна
Тип: Direct Ground
Посилення (dB) 1.3
20 в наявності
Опис

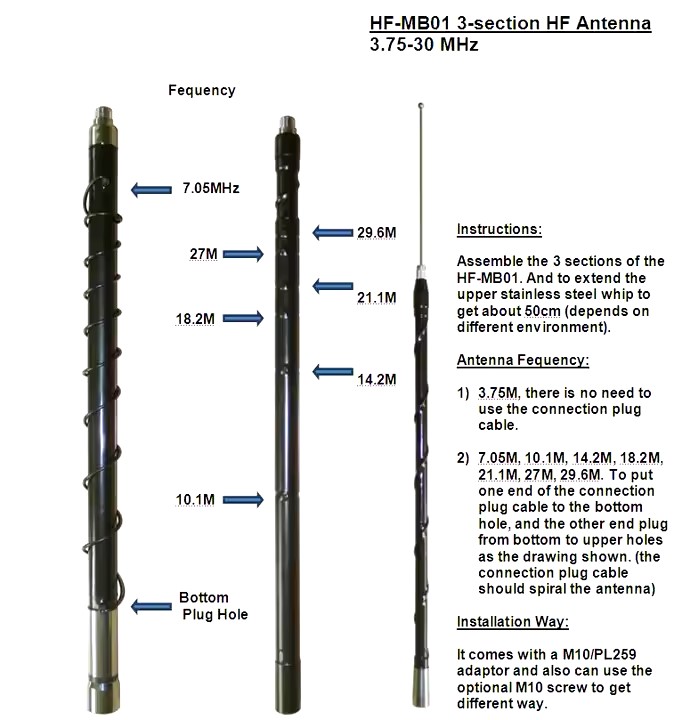

HF–MB01: Широкосмугова КХ антена 1 – 30 МГц
Антени HF–MB01 представляють сімейство приймально-передавальних самопідтримуваних широкосмугових монополей КХ. Антени складаються з трьох секцій, з’єднаних між собою гвинтовими з’єднаннями, захищеними від відгвинчування захисним блоком хрестового гвинта. Перша частина антени – це опора з вузлом узгодження антени під нею. Всередині основи знаходиться узгоджувальна схема для антени. Роз’єм N-типу встановлено збоку від основи антени. Опорний фланець зручний для монтажу безпосередньо на палубі.
Секції антени виготовлені з епоксидно-склокомпозитного матеріалу, а гвинтові з’єднання – з нержавіючої сталі. Антени дуже легкі, але, з іншого боку, вони дуже стійкі до будь-яких погодних умов. Фланець на опорному типу виготовлений зі спеціального поліаміду та алюмінію з чудовими механічними характеристиками. Антени HF–MB01 призначені в основному для використання на всіх типах суден, нафтових вишках і т.д. Вони також можуть використовуватися на наземних об’єктах для стаціонарного використання. У такому випадку необхідно замовити спеціальний дротовий заземлювач.
Випромінювач антени пофарбований двокомпонентною фарбою, стійкою до УФ-випромінювання.
ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ:
- Діапазон робочих частот: 7-30 МГц
- Тип: Direct Ground
- Характеристики антен:
- КСВН <1.8:1
- Посилення (dBі) 1.3
- Поляризація Вертикальна
- напр. гор.пл.(грд) 360º
- Опір (Ом) 50
- Смуга частот (МГц) 27
- Максимальна потужність (Вт) 130
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ:
- Довжина (мм) 1915±10
- Вага (кг) 0.36
- Матеріал: нержавіюча сталь та епоксидно-склокомпозитний матеріал
- Постачається з кабелем RG-58U довжиною 4 метра
- Тип роз’єму PL259
- Колір чорний
