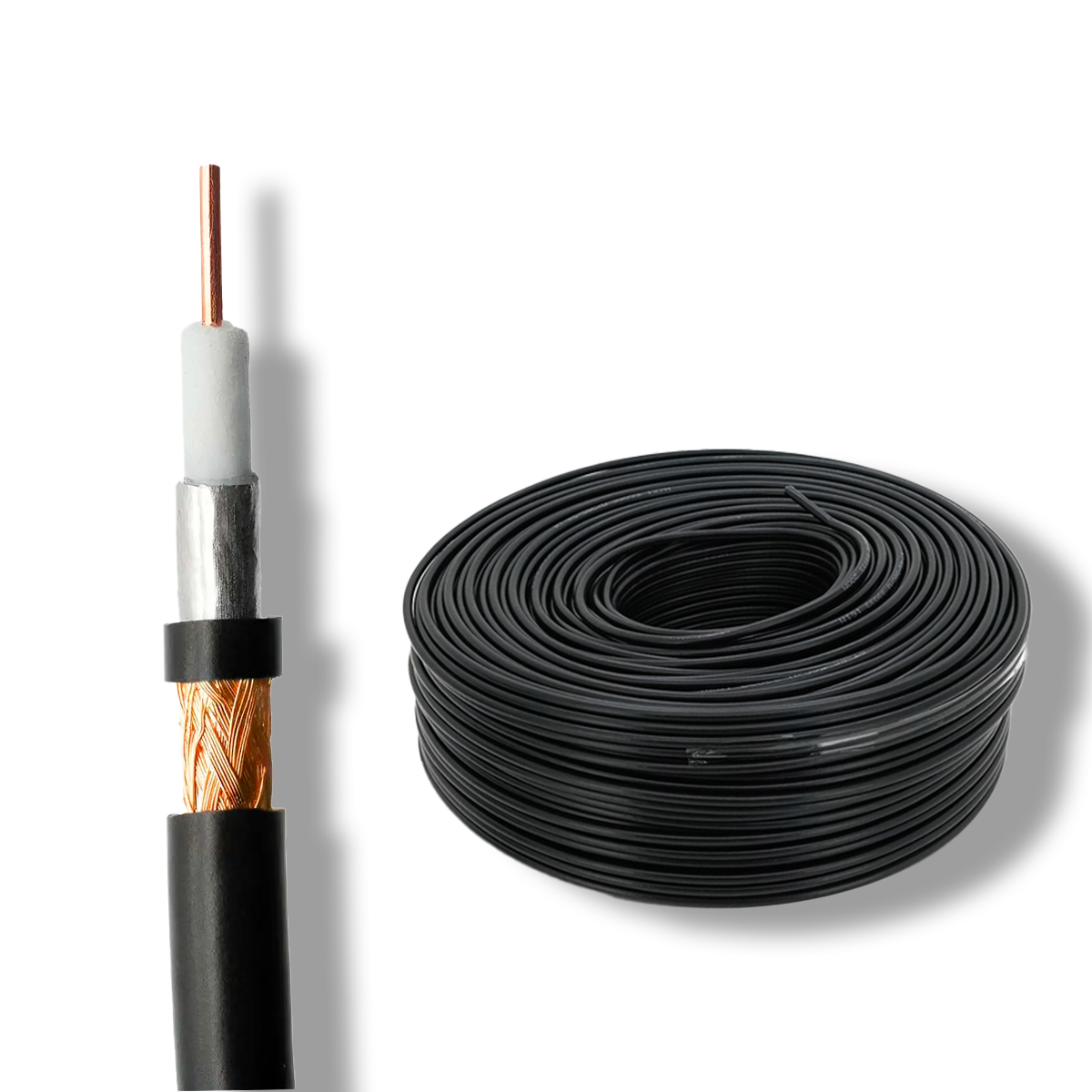

LMR-195 Коаксіальний кабель бухта 200 метрів
11 540,00 ₴
Опис
Кабель LMR-195 (LSR195) — це компактний низьковтратний коаксіальний кабель з хвильовим опором 50 Ом, призначений для використання в сучасних радіочастотних системах, де критично важливими є мінімальні габарити, висока гнучкість та стабільна робота на високих частотах.
Він є значно ефективнішою альтернативою класичному RG-58, забезпечуючи менші втрати сигналу при аналогічному зовнішньому діаметрі. LMR-195 широко використовується в Wi-Fi, LTE, 5G, GPS, телеметрії та компактних антенних підключеннях.
Сфери застосування LMR-195
- Антенні підключення Wi-Fi (2.4 / 5 / 6 ГГц)
- LTE / 5G модеми, MIMO-антени
- GPS, GNSS та навігаційні системи
- Радіоаматорські та професійні RF-системи
- Компактні мобільні та портативні пристрої
- Кабельні збірки з роз’ємами SMA, RP-SMA, MMCX, MCX
LMR-195 оптимальний для трас 5–15 метрів, де потрібно мінімізувати втрати без збільшення діаметра кабелю.
Основні переваги LMR-195
Компактність і висока гнучкість
Зовнішній діаметр лише 4.95 мм та мінімальний радіус вигину 12.7 мм дозволяють прокладати кабель у дуже обмеженому просторі.
Низьке затухання для малого діаметра
Спінений діелектрик Foam PE забезпечує помітно менші втрати сигналу порівняно з RG-174 і RG-58.
Професійне екранування
Комбінований екран (фольга + луджений мідний дріт) забезпечує ефективність екранування понад 90 дБ, зменшуючи вплив перешкод.
Стабільна робота на високих частотах
Робочий діапазон до 6 ГГц, з граничною частотою 37.9 ГГц, що робить кабель придатним для сучасних широкосмугових систем.
Конструкція кабелю LMR-195
|
Елемент кабелю |
Опис |
Матеріал / Параметри |
|
1. Центральний провідник |
Основний струмопровідний елемент |
Чиста мідь (Bare Copper), Ø 0.94 мм |
|
2. Діелектрик |
Низькі втрати та стабільний імпеданс |
Спінений поліетилен (Foam PE), Ø 2.79 мм |
|
3. Екран |
Захист від електромагнітних перешкод |
Самоклейна алюмінієва фольга + луджений мідний дріт, Ø 3.51 мм |
|
4. Зовнішня оболонка |
Механічний і кліматичний захист |
Чорний PVC, Ø 4.95 мм |
|
Загальна кількість екранів |
Рівень екранування |
Фольга + мідне плетіння |
|
Зовнішній діаметр |
Загальний розмір кабелю |
Ø 4.95 мм |
Технічні характеристики LMR-195
|
Параметр |
Значення |
|
Тип кабелю |
LMR-195 / LSR195, гнучкий коаксіальний |
|
Хвильовий опір |
50 Ω |
|
Ємність |
80 пФ/м |
|
Швидкість поширення сигналу |
75% |
|
Робочий діапазон частот |
До 6.0 ГГц |
|
Гранична частота |
До 37.9 ГГц |
|
Ефективність екранування |
> 90 дБ |
|
Іскрове випробування оболонки |
3000 Vrms |
|
Мінімальний радіус вигину |
12.7 мм |
|
Міцність на розрив |
18 кг |
|
Стійкість до стискання |
0.3 кг/мм |
|
Температурний діапазон |
–40°C … +80°C |
|
Вага |
30 г/м |
|
Матеріал оболонки |
PVC |
|
Сумісні конектори |
SMA, RP-SMA, MMCX, MCX, інші 50-омні RF-роз’єми |
Таблиця затухання LMR-195
|
Частота (МГц) |
Затухання (dB/м) |
|
50 |
0.09 |
|
150 |
0.14 |
|
900 |
0.36 |
|
1800 |
0.52 |
|
2500 |
0.62 |
|
3000 |
0.69 |
|
4500 |
0.85 |
|
5800 |
0.97 |
|
6000 |
0.99 |
Висновок
Кабель LMR-195 — це ідеальне рішення для компактних RF-систем, де потрібні мінімальні розміри, хороше екранування та стабільна робота на високих частотах. Він значно перевершує класичні тонкі RG-кабелі та широко використовується в сучасних бездротових технологіях.
Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів за технічним завданням.
