LMR-300 Коаксіальний кабель бухта 100 метрів

Name: LMR-300 Коаксіальний кабель бухта 100 метрів
SKU: 1454
Availability: InStock

6 800,00 ₴

Опис

Кабель LMR-300 (CCA+TC) — це низьковтратний гнучкий коаксіальний кабель з хвильовим опором 50 Ом, що застосовується у професійних та напівпрофесійних радіочастотних системах. Він розроблений як оптимальний баланс між габаритами, гнучкістю та низькими втратами сигналу, що робить його зручним для монтажу на середніх дистанціях без суттєвої деградації параметрів.

Завдяки спіненому діелектрику, комбінованому екрану та стабільним електричним характеристикам, LMR-300 широко використовується у телекомунікаціях, Wi-Fi, системах мобільного зв’язку та антенних трактах різного призначення.

Сфери застосування LMR-300

Антенні лінії Wi-Fi, LTE, GSM
Радіостанції та ретранслятори
Телекомунікаційні RF-тракти
Стаціонарні та мобільні системи зв’язку
Системи відеоспостереження з RF-передаванням
Кабельні збірки з роз’ємами SMA, N-Type, TNC

LMR-300 є оптимальним рішенням для трас довжиною 15–40 метрів, де важливе співвідношення втрат і гнучкості.

Основні переваги LMR-300

Низьке затухання при компактних розмірах

Спінений діелектрик Foam PE та центральний провідник з мідно-плакованого алюмінію (CCA) забезпечують значно менші втрати порівняно з класичними RG-кабелями аналогічного діаметра.

Високий рівень екранування

Комбінований екран з самоклейної алюмінієвої фольги та лудженого мідного дроту забезпечує ефективність екранування понад 90 дБ, що гарантує стабільну роботу у зашумленому середовищі.

Гнучкість та зручність монтажу

Мінімальний радіус вигину 22.2 мм дозволяє легко прокладати кабель у щільних і складних трасах.

Механічна та температурна стійкість

Кабель розрахований на роботу в широкому температурному діапазоні та має хороші показники міцності на розтяг і стискання.

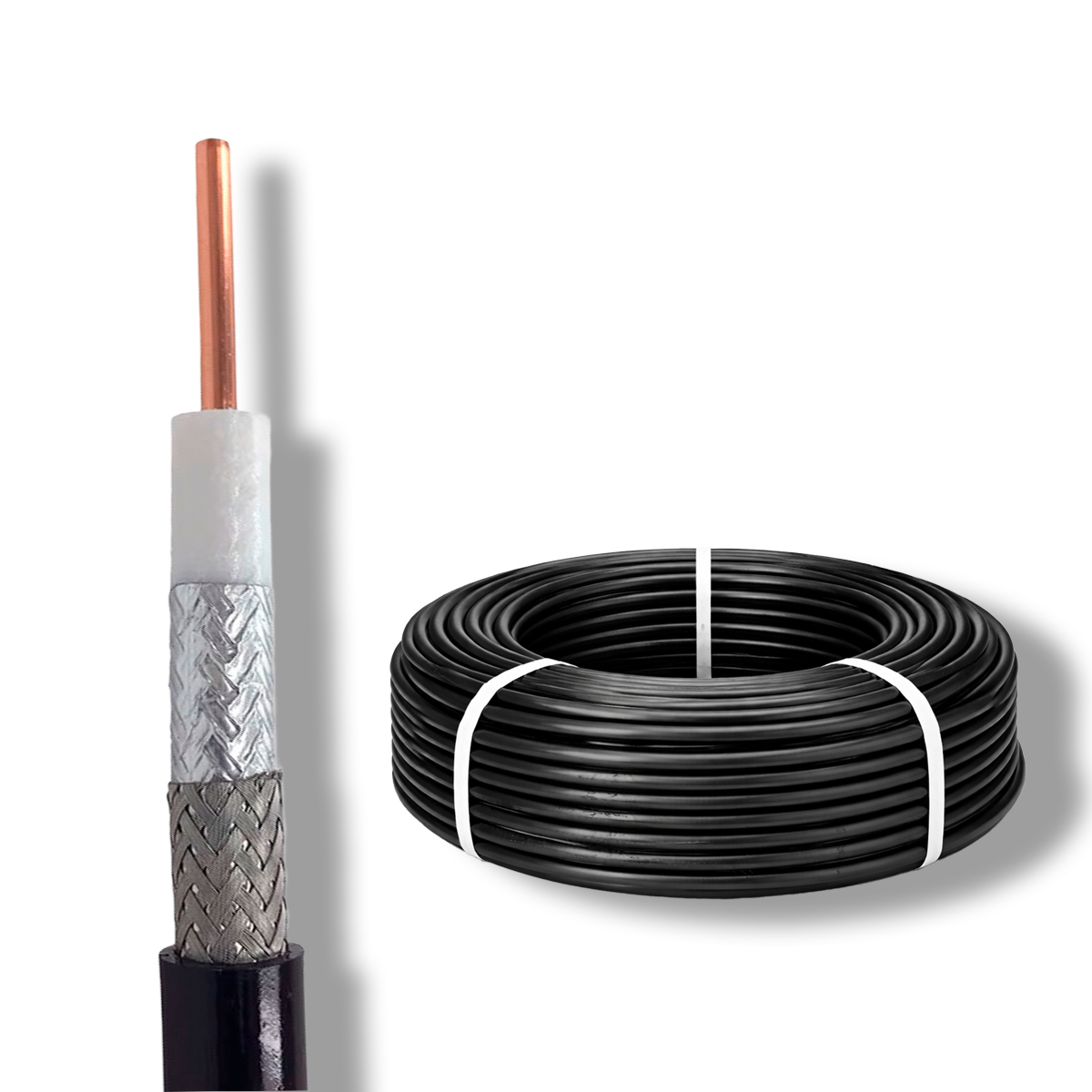

Конструкція кабелю LMR-300

Елемент кабелю	Опис	Матеріал / Параметри
1. Центральний провідник	Основний струмопровідний елемент	Алюміній з мідним покриттям (CCA), Ø 1.78 мм
2. Діелектрик	Забезпечення низьких втрат та стабільного імпедансу	Спінений поліетилен (Foam PE), Ø 4.83 мм
3. Екран	Захист від електромагнітних перешкод	Самоклейна алюмінієва фольга + луджений мідний дріт, Ø 5.66 мм
4. Зовнішня оболонка	Захист від зовнішніх та механічних впливів	Чорний PE / PVC, Ø 7.62 мм
Загальна кількість екранів	Рівень екранування	Фольга + мідне плетіння
Зовнішній діаметр	Загальний розмір кабелю	Ø 7.62 мм

Технічні характеристики LMR-300

Параметр	Значення
Тип кабелю	LMR-300, гнучкий коаксіальний
Хвильовий опір	50 Ω
Ємність	80 пФ/м
Швидкість поширення сигналу	83%
Робочий діапазон частот	До 3.0 ГГц
Гранична частота	До 24.5 ГГц
Ефективність екранування	> 90 дБ
Іскрове випробування оболонки	3500 Vrms
Мінімальний радіус вигину	22.2 мм
Міцність на розрив	55 кг
Стійкість до стискання	0.5 кг/мм
Температурний діапазон	–40°C … +80°C
Вага	60 г/м
Матеріал оболонки	PE / PVC
Сумісні конектори	SMA, N-Type, TNC, інші 50-омні RF-роз’єми

Таблиця затухання LMR-300

Частота (МГц)	Затухання (dB/м)
50	0.05
150	0.08
900	0.19
1800	0.28
2500	0.34
3000	0.37
4500	0.48
5800	0.55
6000	0.56

Висновок

Кабель LMR-300 (CCA+TC) — це оптимальне рішення для систем зв’язку, де потрібні низькі втрати, висока гнучкість та компактні розміри. Він добре підходить для сучасних RF-застосувань на середніх дистанціях і є ефективною альтернативою класичним RG-кабелям.

Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів за технічним завданням.
