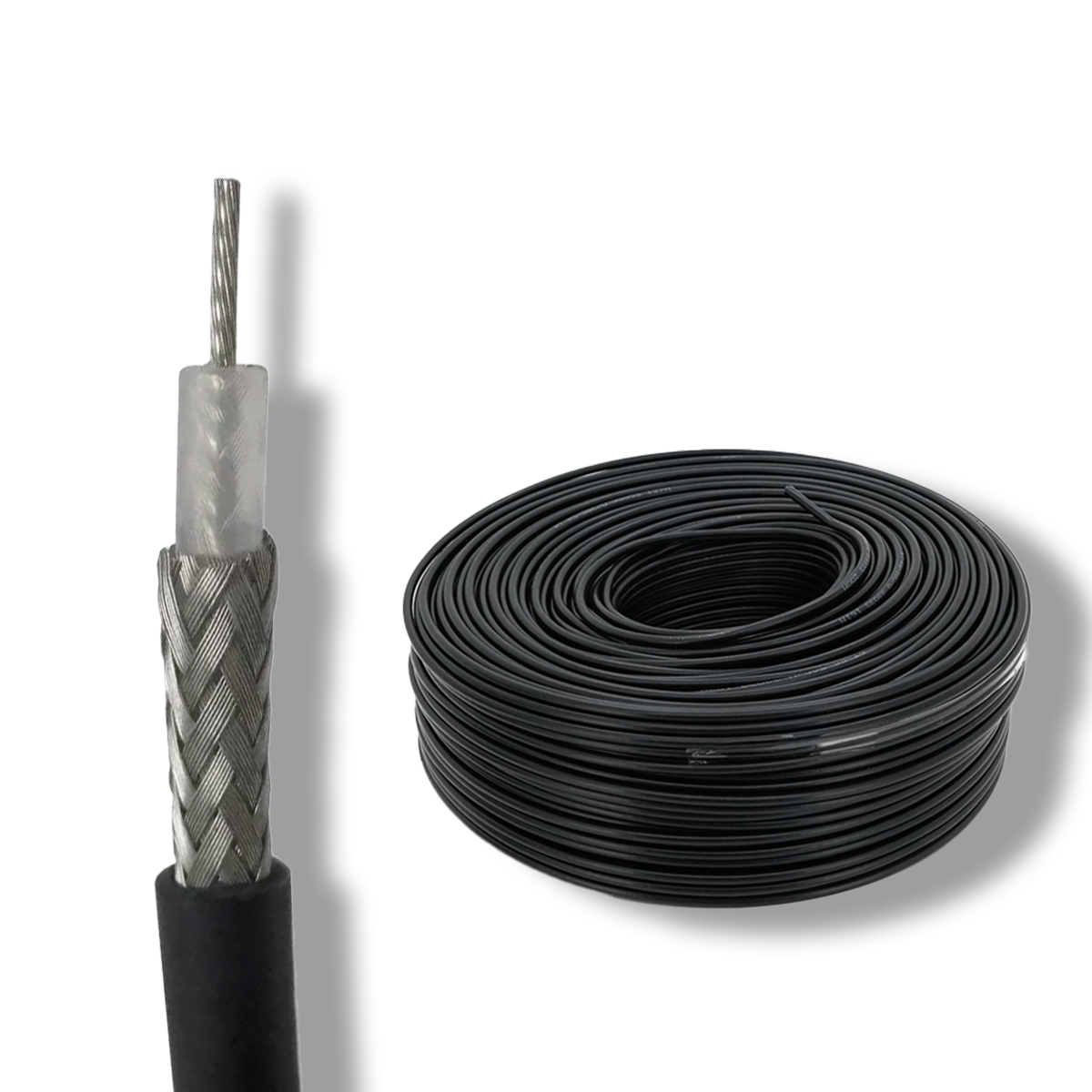

RG-58/U Коаксіальний кабель бухта 200 метрів
5 500,00 ₴
Немає в наявності
Опис
Кабель RG-58/U — це гнучкий коаксіальний кабель з хвильовим опором 50 Ом, який широко використовується у радіочастотних системах малої та середньої потужності. Завдяки багатожильному центральному провіднику з лудженої міді та лудженому мідному екрану, кабель поєднує хорошу гнучкість, стабільні електричні характеристики та підвищену стійкість до корозії.
RG-58/U відповідає стандарту MIL-C-17 та є одним з найпопулярніших рішень для з’єднання радіообладнання, антен, вимірювальних приладів та телекомунікаційних модулів у частотному діапазоні до 3 ГГц.
Сфери застосування RG-58/U
- Антенні з’єднання радіостанцій
- Радіоаматорські системи (HF / VHF / UHF)
- Телекомунікаційне обладнання
- Відеоспостереження та передавальні RF-модулі
- Вимірювальні та лабораторні прилади
- Кабельні збірки з роз’ємами BNC, TNC, SMA, UHF (PL-259)
Завдяки гнучкій конструкції RG-58/U зручно використовувати у мобільних системах та в умовах обмеженого простору.
Основні переваги RG-58/U
Гнучкість та зручність монтажу
Багатожильний центральний провідник (0.18 × 19 жил) забезпечує відмінну гнучкість, що спрощує прокладання кабелю навіть у складних трасах.
Стійкість до корозії
Центральний провідник і екран виконані з лудженої міді, що підвищує довговічність кабелю та робить його придатним для експлуатації у вологих середовищах.
Стабільні електричні параметри
Кабель має узгоджений хвильовий опір 50 Ом та демонструє передбачувані втрати сигналу у всьому робочому частотному діапазоні.
Універсальність та доступність
RG-58/U сумісний з найпоширенішими RF-роз’ємами і є одним з найбільш масових та перевірених типів коаксіального кабелю.
Конструкція кабелю RG-58/U
| Елемент кабелю | Опис | Матеріал / Параметри |
| 1. Центральний провідник | Основний струмопровідний елемент | Багатожильна луджена мідь (0.18 × 19), Ø 0.90 мм |
| 2. Діелектрик | Ізоляція та стабілізація хвильового опору | Поліетилен (PE), Ø 2.95 мм |
| 3. Екран | Захист від електромагнітних перешкод | Луджене мідне плетіння, Ø 3.50 мм |
| 4. Зовнішня оболонка | Механічний та зовнішній захист | Чорний PVC, Ø 5.00 мм |
| Загальна кількість екранів | Рівень екранування | 1 шар лудженого мідного плетіння |
| Зовнішній діаметр | Загальний розмір кабелю | Ø 5.00 мм |
Технічні характеристики RG-58/U
| Параметр | Значення |
| Тип кабелю | RG-58/U, гнучкий коаксіальний |
| Стандарт | MIL-C-17 |
| Хвильовий опір | 50 Ω |
| Ємність | 101.05 пФ/м |
| Швидкість поширення сигналу | 67% |
| Робочий діапазон частот | До 3.0 ГГц |
| Пробивна напруга | 5000 Vrms |
| Робоча напруга | 1400 Vrms |
| Мінімальний радіус вигину | 25 мм |
| Температурний діапазон | –25°C … +70°C |
| Вага | 37 г/м |
| Матеріал оболонки | PVC |
| Тип екрана | Луджене мідне плетіння |
| Сумісні конектори | BNC, SMA, TNC, UHF (PL-259) та інші 50-омні RF-роз’єми |
Таблиця затухання RG-58/U
| Частота (МГц) | Затухання (dB/м) |
| 200 | 0.25 |
| 400 | 0.36 |
| 900 | 0.53 |
| 1800 | 0.76 |
| 2000 | 0.80 |
| 2500 | 0.96 |
| 3000 | 1.17 |
Висновок
Кабель RG-58/U (багатожильний, луджена мідь) — це універсальне та практичне рішення для RF-з’єднань малої та середньої потужності. Його гнучкість, корозійна стійкість, відповідність стандарту MIL-C-17 та сумісність з широким спектром роз’ємів роблять RG-58/U оптимальним вибором для радіоаматорських і професійних систем.
Можливе виготовлення кабельних збірок необхідної довжини з потрібними типами роз’ємів за вашим технічним завданням.
