SLR-600 Коаксіальний кабель
165,00 ₴
Опис
Кабель LMR-600 (LSR600) — це професійний низьковтратний коаксіальний кабель з хвильовим опором 50 Ом, призначений для побудови високоякісних радіочастотних трактів великої довжини. Він розроблений для систем, де критичне значення мають мінімальне затухання, висока потужність, стабільність параметрів та максимальний захист від перешкод.
Завдяки великому діаметру провідника, спіненому діелектрику та комбінованому екрану, LMR-600 застосовується у телекомунікаціях, базових станціях, професійних Wi-Fi / LTE / 5G системах, радіорелейному та спеціальному обладнанні.
Сфери застосування LMR-600
- Антенні тракти базових станцій зв’язку
- Системи GSM / LTE / 5G
- Wi-Fi точки доступу великої потужності
- Радіорелейні лінії
- Професійні та промислові RF-системи
- Військові та спеціальні комплекси зв’язку
- Довгі трасові лінії передачі сигналу (50–100 м і більше)
LMR-600 особливо ефективний у завданнях, де кабель працює на великих відстанях і кожен децибел втрат має значення.
Основні переваги LMR-600
Надзвичайно низьке затухання
Завдяки великому центральному провіднику з мідно-плакованого алюмінію (CCA) та спіненому діелектрику Foam PE, кабель демонструє мінімальні втрати навіть у верхніх діапазонах частот.
Високий рівень екранування
Комбінований екран з самоклейної алюмінієвої фольги та лудженого мідного дроту забезпечує ефективність екранування понад 90 дБ, гарантуючи стабільну роботу у зашумлених середовищах.
Робота на високих частотах
Кабель впевнено працює до 6 ГГц, а гранична частота становить 10.2 ГГц, що робить його придатним для сучасних широкосмугових систем.
Механічна міцність
Висока розривна міцність 159 кг та стійкість до стискання дозволяють використовувати LMR-600 у складних інсталяціях та зовнішніх монтажах.
Стійкість до зовнішніх умов
Зовнішня оболонка Black PE / PVC FR стійка до ультрафіолету, температурних коливань та механічного впливу.

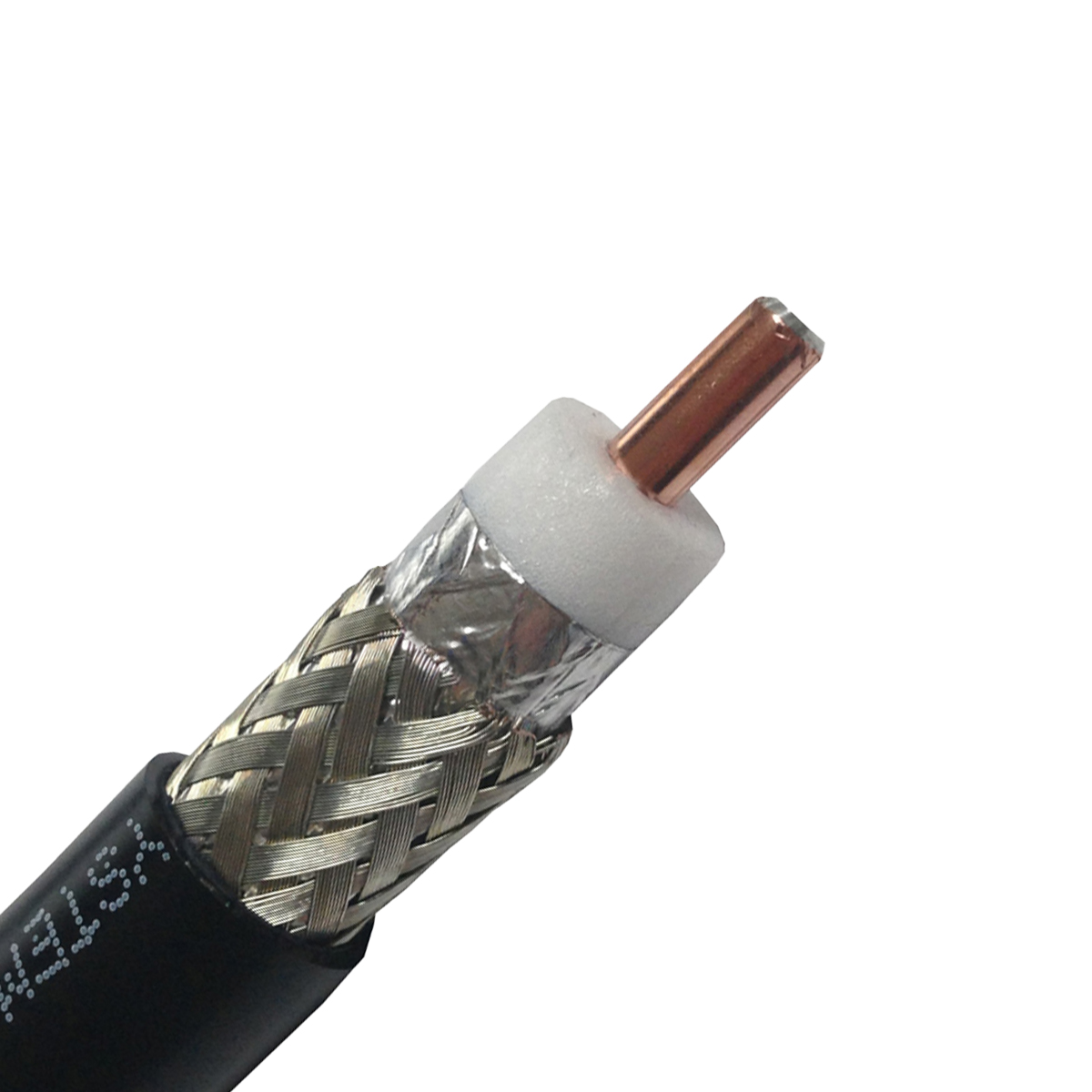

Конструкція кабелю LMR-600
| Елемент кабелю | Опис | Матеріал / Параметри |
| 1. Центральний провідник | Основний струмопровідний елемент | Алюміній з мідним покриттям (CCA), Ø 4.47 мм |
| 2. Діелектрик | Забезпечення низьких втрат та стабільного імпедансу | Спінений поліетилен (Foam PE), Ø 11.56 мм |
| 3. Екран | Захист від електромагнітних перешкод | Самоклейна алюмінієва фольга + луджений мідний дріт, Ø 12.50 мм |
| 4. Зовнішня оболонка | Захист від механічних та кліматичних впливів | Чорний PE / PVC FR, Ø 14.99 мм |
| Загальна кількість екранів | Рівень екранування | Фольга + мідне плетіння |
| Зовнішній діаметр | Загальний розмір кабелю | Ø 14.99 мм |
Технічні характеристики LMR-600
| Параметр | Значення |
| Тип кабелю | LMR-600 / LSR600, гнучкий коаксіальний |
| Хвильовий опір | 50 Ω |
| Ємність | 76 пФ/м |
| Швидкість поширення сигналу | 87% |
| Робочий діапазон частот | До 6.0 ГГц |
| Гранична частота | До 10.2 ГГц |
| Ефективність екранування | > 90 дБ |
| Іскрове випробування оболонки | 8000 Vrms |
| Мінімальний радіус вигину | 38.1 мм |
| Міцність на розрив | 159 кг |
| Стійкість до стискання | 1.1 кг/мм |
| Температурний діапазон | –40°C … +80°C |
| Вага | 200 г/м |
| Матеріал оболонки | PE / PVC FR |
| Сумісні конектори | N-Type, 7/16 DIN, інші 50-омні RF-роз’єми |
Таблиця затухання LMR-600
| Частота (МГц) | Затухання (dB/м) |
| 50 | 0.02 |
| 150 | 0.03 |
| 900 | 0.08 |
| 1800 | 0.12 |
| 2500 | 0.15 |
| 3000 | 0.16 |
| 4500 | 0.21 |
| 5800 | 0.24 |
| 6000 | 0.25 |
Висновок
Кабель LMR-600 — це висококласне рішення для професійних RF-систем, де необхідні наднизькі втрати, стабільність параметрів і робота на великих дистанціях. Завдяки потужній конструкції, сучасним матеріалам та високому рівню екранування, він оптимально підходить для базових станцій, телекомунікаційних мереж і спеціальних систем зв’язку.
Можливе виготовлення кабельних збірок будь-якої довжини з необхідними типами роз’ємів відповідно до технічного завдання.
